TEAC UD-503-B
Описание TEAC UD-503-B

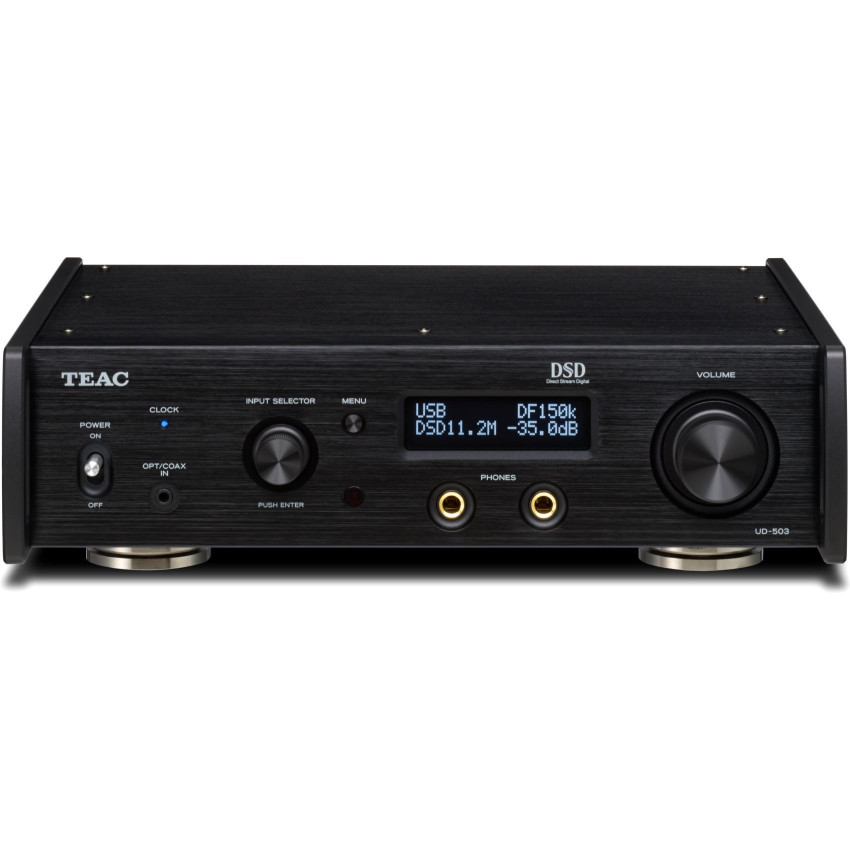

TEAC UD-503 Black
Внешний ЦАП TEAC UD-503, оснащенный усилителем для наушников, продолжает линию развития своего предшественника UD-501. Его главное отличие от UD-501 заключается в использовании новых чипов VERITA AK4490 (по одному на канал), которые позволяют конвертировать PCM (до 32 бит/384 кГц) и DSD (до 11,2 МГц). Два клока (генераторы тактовых импульсов) работают с сигналами, кратными частотам 44,1 кГц и 48 кГц. Доступен апгрейд за счет подключения внешнего 10 МГц клока через BNC-порт. В данном устройстве установлено 4 цифровых фильтра для PCM (с возможностью их отключения) и пара фильтров для DSD. Отключаемый апсемплер, управляемый программируемой микросхемой FPGA, повышает частоты дискретизации в 2, 4 и 8 раз для PCM. При этом любые цифровые сигналы, к примеру, аудио в разрешении 16 бит/44,1 кГц или 48 кГц, можно перевести в DSD (11,2 или 12,2 МГц).
Корпус устройства укреплен 8 мм алюминиевыми боковинами с рековыми ручками и опирается на три антивибрационные ножки с конусными шипами и подпятниками. В левой части его лицевой панели находится включатель питания, LED-диод, указывающий на синхронизацию с внешним клоком, 3,5 мм оптический/коаксиальный вход с поддержкой PCM (24 бит/192 кГц) и DSD (2,8 МГц) в режиме DoP, селектор входов (также используется в настройках меню) и кнопка меню.
В TEAC UD-503 задействована балансная топология схем с «двойным моно» и использованием отдельного силового тороидального трансформатора в каждом из каналов. Благодаря применению цифрового изолятора в аналоговые цепи не проникают шумы от цифровых источников сигнала. Используется технология TEAC-HCLD: в аналоговом каскаде установлены буферные сильноточные дискретные усилители, способные обеспечить широкий динамический диапазон. ЦАП TEAC UD-503 позволяет изменять напряжение на линейном выходе. Для настройки уровня громкости при этом служит 256-шаговый регулятор с шагом в 0,5 дБ.
Усилитель AB-класса для наушников имеет два 6,3 мм гнезда типа «джек», которые можно использовать для подключения балансных или двух пар обычных наушников. Здесь тоже применяется технология HCLD. Доступно балансное подключение с активным заземлением (active GDN) для подавления помех, создаваемых блоком питания.
ЦАП TEAC UD-503 является гарантом качественного звучания и обладает серьезным потенциалом с запасом на будущее.
Особенности:
- Схемотехника «двойное моно», по одному ЦАПу VERITA AK4490 в каждом канале
- Обработка PCM (до 32 бит/384 кГц) и DSD (до 11,2 МГц) по USB-входу
- Апсемплер, функция предусилителя, возможность применения внешнего клока
- Усилитель для наушников с балансным подключением
- Апсемплинг отключаемый, PCM: 2x, 4x, 8x до макс. 352,8/387 кГц; DSD: до 11,2/12,2 МГц
- Фильтры PCM: FIR SHARP, FIR SLOW, SDLY SHARP, SDLY SLOW; DSD: cutoff 50 кГц, 150 кГц
Описание и характеристики для TEAC UD-503 Black
- Производитель: TEAC
- Тип устройства: ЦАП с усилителем
- Формат устройства: Стационарный
- Тип усилителя: Нет
- Модель ЦАП: AK 4490
- Частота дискретизации: 384 kHz
- Частотный диапазон, Гц: 5-80000
- КНИ (коэффициент нелинейных искажений), %: 0,0015%
- Соотношение сигнал/шум, дБ: 110
- Разрядность входного сигнала: 16/24/32 Бит
- Входное сопротивление, кОм: 51
- Выходная мощность, мВт: 500/32 Ом
- Входные разьемы: USB, Optical, Coaxial, RCA
- Выходные разьемы: 6.3mm, XLR, RCA
- Выход на наушники: 6.3 mm
- Дополнительно: Нет
- Комплектация: Кабель питания, Документация, ЦАП
- Питание: 100-240 В ,50-60 Гц
- Цвет: Черный
- Габариты (В/Ш/Г), мм: 81х290х249
- Вес, г.: 4200
