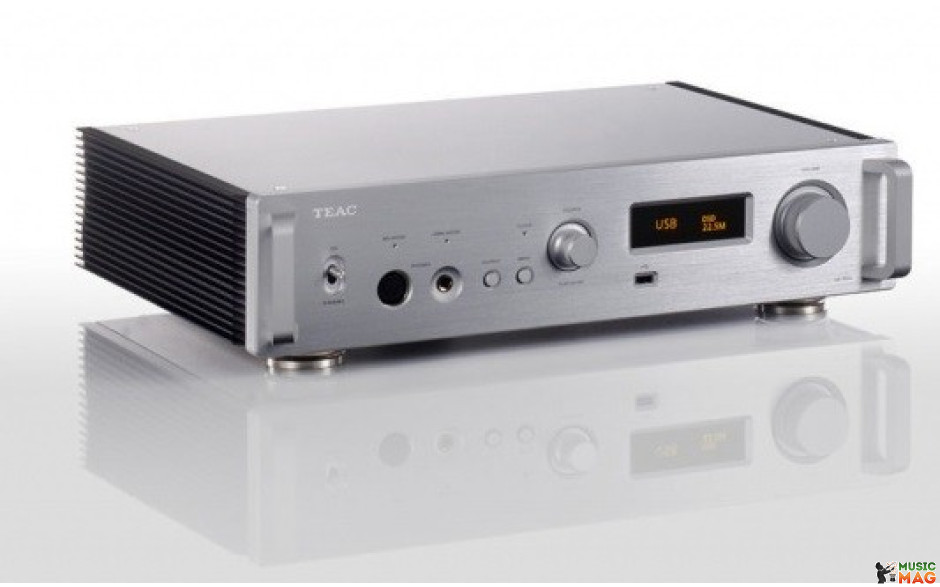

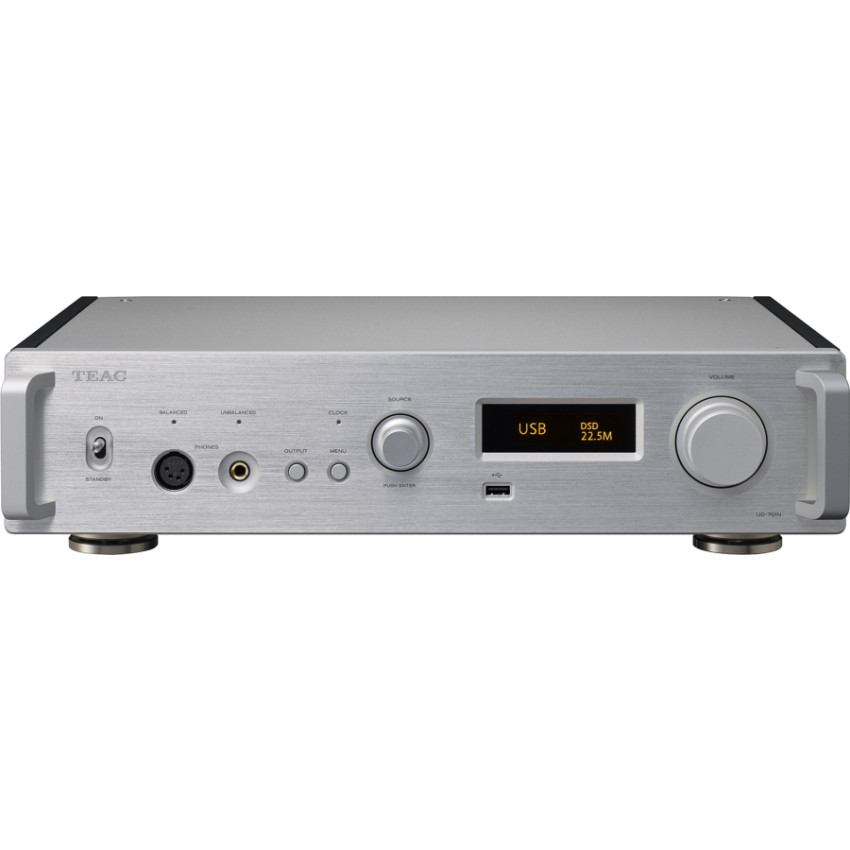

TEAC UD-701N-S

UD-701N– это флагманский USB ЦАП/сетевой плеер, на самом высоком уровне реализовавший и объединивший функции ЦАП, сетевого стримингового плеера, аналогового предусилителя, усилителя для наушников и некоторые другие. В его основе -недавно разработанный TEAC дельта-сигма ЦАП (ΔΣ - DeltaSigma) на дискретных элементах.

В качестве продвинутого USB-ЦАП и сетевого проигрывателя он поддерживает на входе цифровой поток с разрешением до DSD 22,5 МГц и формат PCM до 384 кГц/32-бит. Благодаря дельта-сигма ЦАП на дискретных элементах TEAC UD-701N преобразует все цифровые сигналы в аналоговые с высоким качеством звука.

Он не только может использоваться для всех видов цифрового воспроизведения сигналов, полученных от систем, ориентированных на PC или Mac и вплоть до аудио серверов, использующих NAS накопители и потоковое воспроизведение, но и может выполнять ключевую роль в аудио системах - в качестве предусилителя с аналоговыми и цифровыми входами. Наряду с возможностью прослушивания через акустические системы при работе в паре с усилителем мощности, UD-701N поддерживает также балансный выход на наушники через новый 4-контактный XLR разъем.

UD-701N - это универсальное устройство, которое гибко поддерживает новые стили прослушивания в новую эпоху.

Особенности:

• Заново разработанный дельта-сигма ЦАП TEAC на дискретных элементах

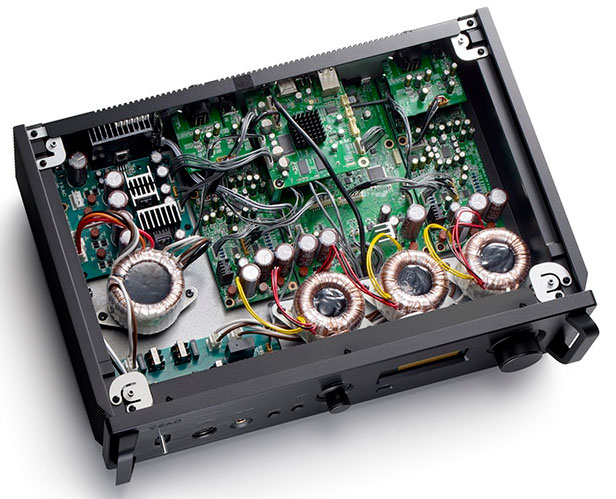

• Архитектура типа «двойное моно», полностью балансная схемотехника, обеспечивающая выдающееся разделение каналов
• Возможность воспроизведения 22.5MHz DSD и 384kHz/32-bitPCM в режимах USB ЦАП и сетевого плеера
• Функции предусилителя с четырьмя цифровыми входами и двумя парами линейных входов на RCA/XLR
• 4-контактный XLR разъем усилителя для наушников, который можно переключать между балансным режимом и активной «землей»
• Функции полного декодера MQA, который поддерживает также цифровые входы от CD-плеера
• Повышение частоты дискретизации в 2/4/8 раз с использованием RDOT-NEO
• Приемник Bluetooth с поддержкой LDAC, aptX™ HD и других кодеков высокого разрешения
• Соответствует стандартам OpenHome и поддерживает Roon Ready (Поддержка Roon Ready и TidalConnectбудет добавлена в обновление прошивки, доступное после выпуска продукта.)
• Поддержка Spotify Connect, Tidal, Qobuz и TuneIn (интернет-радио)
• Уникальные буферные цепи с усиленным током TEAC-HCLD2
• Аналоговые схемы предусилителя с высоким разрешением с использованием технологии TEAC-QVCS

Технические характеристики:

Спецификации

Секция ЦАП

• DAC TEAC ΔΣ Discrete DAC × 2
• Upconvert 2xFs / 4xFs / 8xFs (maximum 384kHz)

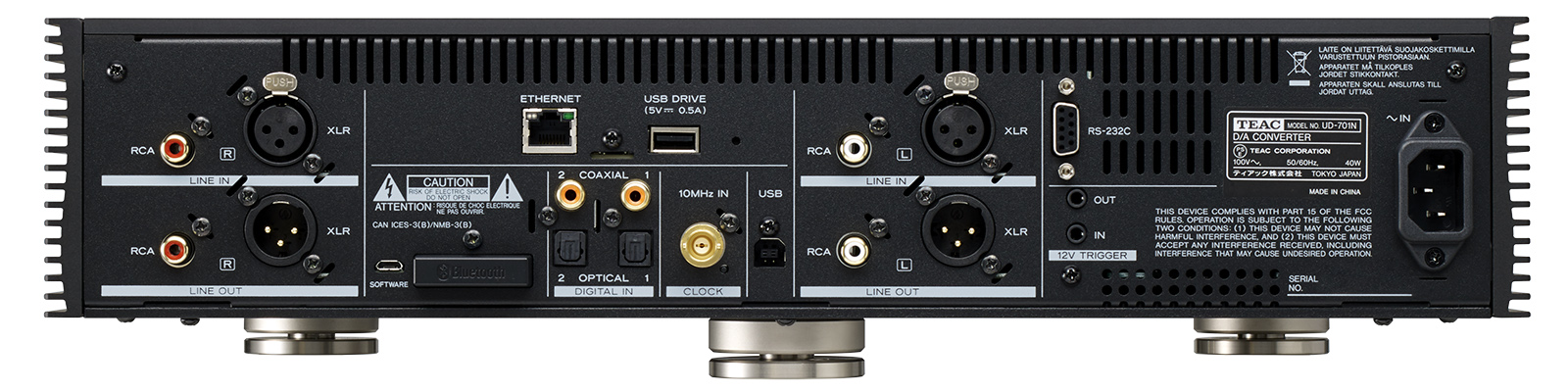

Аналоговый аудио вход Balanced

• Connectors XLR × 1 pair
• Input impedance 50kΩ
• Maximum input level 5Vrms

Аналоговый аудио вход Unbalanced

• Connectors RCA Pin (gold-plated) × 1 pair
• Input impedance 25kΩ
• Maximum input level 2.5Vrms

Цифровой аудио вход USB

• Connectors USB B-type × 1, (USB2.0 compliant)
• Supported formats
• PCM 16 / 24 / 32bit
• 44.1k / 48k / 88.2k / 96k / 176.4k / 192k / 352.8k / 384kHz
• DSD 2.8M / 5.6M / 11.2M / 22.5MHz

Цифровой аудио вход Coaxial

• Connectors RCA Pin (god-plated) × 2 pairs
• Input level 0.5Vp-p
• Input impedance 75Ω
• Supported formats
• PCM 16 / 24bit
• 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz
• DSD 2.8MHz (176.4kHz/24bit DoP format)

Цифровой аудио вход Optical

• Connectors Rectangular (TOS) × 2 pairs
• Input level –24.0 to –14.5dBm peak
• Supported formats
• PCM 16 / 24bit
• 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz
• DSD 2.8MHz (176.4kHz/24bit DoP format)

Цифровой аудио вход Ethernet

• Connector RJ-45 × 1 (1000Base-T)
• Supported formats
• PCM 16 / 24 / 32bit
• 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz / 352.8k / 384kHz (Stereo)
• DSD 2.8M / 5.6M / 11.2M / 22.5MHz (Stereo)
• Supported formats
• PCM lossless FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
• DSD lossless DSF, DSDIFF (DFF), DoP
• Compressed audio MP3, AAC (m4a container)

Цифровой аудио вход USB flash drive

• Connectors USB A-type × 2 (Front × 1, Rear × 1, USB2.0 compliant)
• Supported file system FAT32, exFAT and NTFS single partation
• Supported file format
• PCM 16 / 24 / 32bit
• 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz / 352.8k / 384kHz (Stereo)
• DSD 2.8M / 5.6M / 11.2M / 22.5MHz (Stereo)
• Supported file formats
• PCM lossless FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
• DSD lossless DSF, DSDIFF (DFF), DoP
• Compressed audio MP3, AAC (m4a container)

Цифровой аудио вход Bluetooth®

• Bluetooth® version 4.0
• Output class Class2 (rrange: 10m)
• Supported profile A2DP, AVRCP
• Supported A2DP codec LDAC, LHDC, AAC, SBC, Qualcomm®aptX™ audio/HD audio
• A2DP content protection SCMS-T
• Number of saved pairings Maximum 8

Аналоговый аудио выход Balanced

• Connectors XLR (gold-plated pins) × 1 pair
• Output impedance 220Ω
• Output level settings Selectable from Fixed (0dB), Fixed (+6dB), Variable, or Off
• Maximum output level 2.0Vrms (1kHz, Full-scale, 10kΩ loaded, FIxed at 0dB)
• 4.0Vrms (1kHz, Full-scale, 10kΩ loaded, FIxed at +6dB)
• 12Vrms (1kHz, Full-scale, 10kΩ loaded, Variable)

Аналоговый аудио выход Unbalanced

• Connectors RCA Pin (gold-plated) × 1 pair
• Output impedance 180Ω
• Output level settings Selectable from Fixed (0dB), Fixed (+6dB), Variable, or Off
• Maximum output level 2.0Vrms (1kHz, Full-scale, 10kΩ loaded, FIxed at 0dB)
• 4.0Vrms (1kHz, Full-scale, 10kΩ laoded, Fixed at +6dB)
• 6.0Vrms (1kHz, Full-scale, 10kΩ loaded, Variable)

Выход на наушники Balanced

• Connector 4-pin XLR × 1
• Pin asign Pin1: L+, Pin2: L–, Pin3: R+, Pin4: R–

Выход на наушники Unbalanced

• Connector 6.3mm Stereo jack (gold-plate) × 1

Выход на наушники Maximum output power

• Balanced 700mW + 700mW (32Ω loaded)
• Unbalanced 500mW + 500mW (32Ω × 1 loaded)
• Supported impedance 16 to 600Ω

Вход кварцевого генератора

• Connector BNC (gold-plated) × 1
• Input frequency 10MHz
• Input impedance 50Ω
• Input level
• Rectangle wave Equivalent to TTL
• Sine wave 0.5 to 1.0Vrms

Триггер

• Trigger Input (12V TRIGGER IN)
• Connector 3.5mm Mono mini jack × 1
• Input level 12V, 1mA
• Trigger output (12V TRIGGER THRU)
• Connector 3.5mm Mono mini jack × 1
• Output level 12V
• Maximum current supply 100mA

Звук (Measurement conditions: Input signal: 192kHz/24-bit PCM, Measurement output: RCA, DAC low-pass filter: On)

• Frequency response 5Hz to 80,000Hz (+1dB/–5dB)
• Total harmonic distortion 0.005% (1kHz, LPF: 20 to 20kHz)
• S/N ratio 110dB (A-Weight, IHF-A)

Общее

• Power AC230V, 50Hz (UK/Europe)
• Power consumption 40W
• Standby power 0.4W
• Operating Temperature ＋5℃ to ＋35℃
• Operating Humidity Range 5% to 85% (no condensation)
• Storage Temperature Range –20℃ to ＋55℃
• Included accessory Power cord, Remote control (RC-1330), AAA batteries × 2, Owner's manual

• Высота 111 мм
• Ширина 444 мм
• Глубина 334 мм
• Вес 11,8 кг
