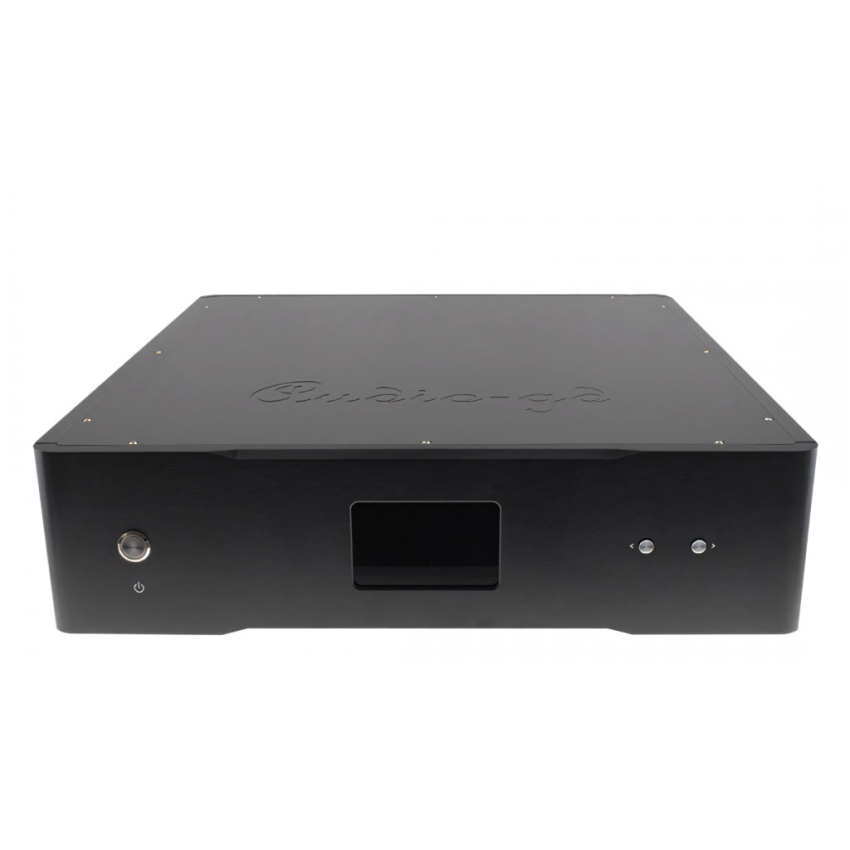

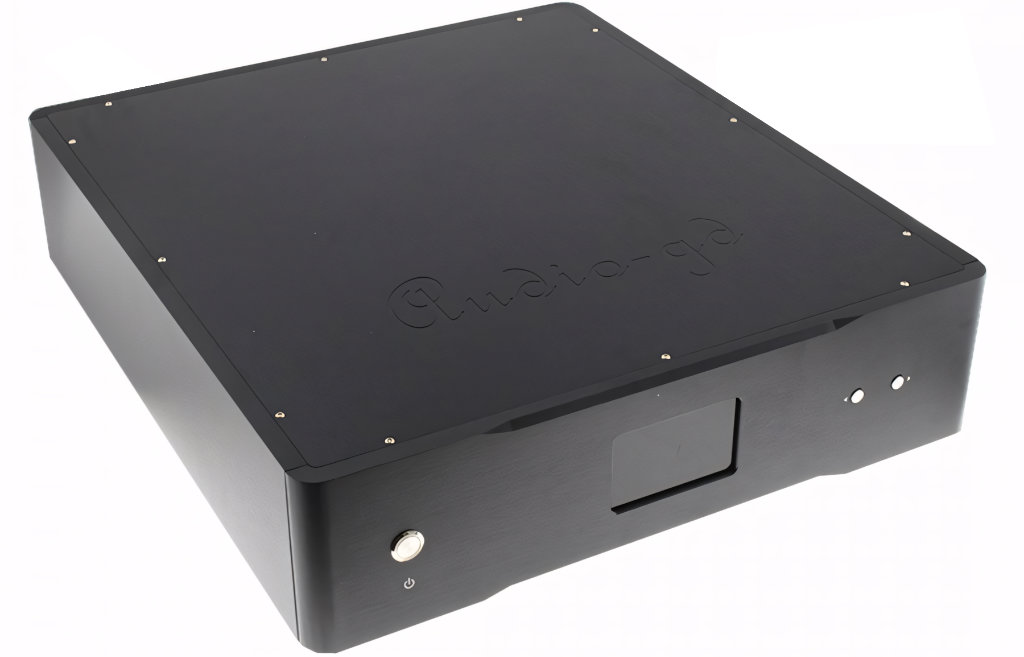

DAC-процесор Audio-GD R7 HE MK3 Black

Audio-GD R7 HE MK3 Black - нове покоління флагманського ЦАПа

Компанія Audio-gd продовжує розвивати свою лінійку HE, яка об'єднує найсучасніші аудіопристрої з унікальною системою рекуперативного живлення. Ці моделі стали результатом багаторічного проектування і тестування, розпочатого ще з моменту заснування бренду.

Новий R-7HE MK3 - це вдосконалена версія популярного R2R-7HE. Він зберіг сильні сторони попередника, додавши нові функції та можливості:

• 4-канальний дискретний і повністю симетричний ЦАП DA-7 R-2R з підтримкою форматів DSD512 і PCM 32 біт/384 кГц;

• модернізований ізольований блок живлення класу А для USB-модуля Amanero;

• збільшений дисплей і оновлені органи управління на передній панелі для зручного налаштування без розкриття корпусу;

• USB-порт на задній панелі для простого оновлення прошивки;

• високопродуктивний процесор FPGA, аналогічний застосовуваним у топових ЦАПах.

Унікальна технологія рекуперативного живлення

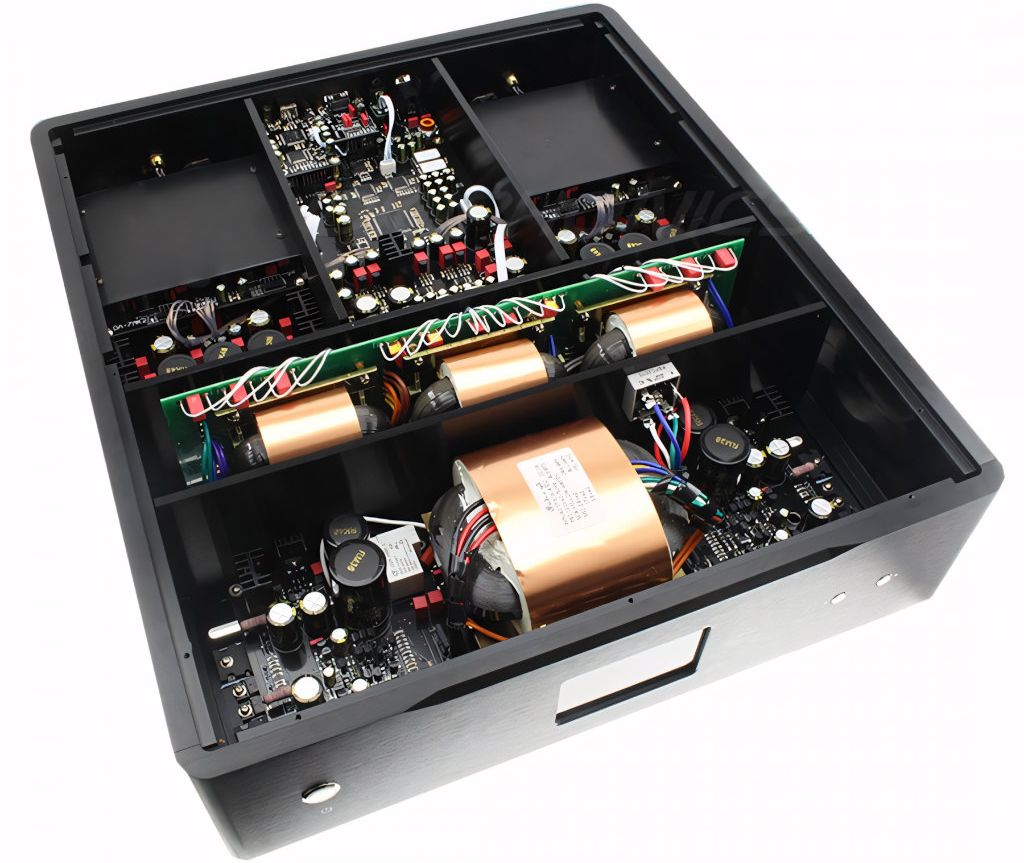

Однією з головних особливостей Audio-GD R7 HE MK3 Black є фірмова повністю аналогова схема рекуперативного живлення. На відміну від цифрових генераторів і пасивних фільтрів, вона забезпечує максимально чисте і стабільне електроживлення всіх компонентів пристрою.

Принцип роботи має такий вигляд:

1. Мережева змінна напруга перетворюється на постійну у вхідному трансформаторі.

2. Через стабілізоване джерело класу А живлення подається на генератор і каскад посилення рекуперативного сигналу.

3. Генератори формують еталонну синусоїду 50 Гц з мінімальними спотвореннями.

4. Сигнал посилюється і подається на три вихідні трансформатори, які формують стабільну напругу з ідеально рівною амплітудою і частотою.

5. Далі три паралельні регульовані джерела живлення класу А незалежно забезпечують енергією три паралельні регульовані джерела живлення класу А:

   • аналоговий тракт лівого каналу,

   • аналоговий тракт правого каналу,

   • цифрову частину з її різними функціями

Фірмова технологія усунення джитера

Однією з головних проблем цифрового аудіо завжди був джитер - нестабільність тактового сигналу, що призводить до спотворень і погіршення звукового сприйняття. Саме з цієї причини цифрові системи часто програвали аналоговим за натуральністю і музикальністю звучання.

У традиційних ЦАПах для боротьби з джитером зазвичай використовують метод відстеження і відновлення тактової частоти джерела сигналу. У деяких схемах передбачено часткове зниження джитера, але, як правило, тільки за його високого рівня. Таке рішення допомагає досягти прийнятних результатів у лабораторних тестах, проте в реальній експлуатації, коли більшість джерел подають сигнал із нестабільною частотою, якість звуку виявляється далекою від ідеалу.

Audio-GD R7 HE MK3 Black застосовує інший підхід - асинхронну тактову синхронізацію, яка повністю усуває вплив джитера. Принцип роботи наступний:

1. Потік даних джерела спочатку зчитується і зберігається в буфер оперативної пам'яті.

2. Тактова частота джерела повністю відкидається.

3. Для формування вихідного сигналу використовуються вбудовані малошумні генератори Accusilicon, що забезпечують еталонну стабільність.

4. Усі процеси контролюються FPGA-процесором, завдяки чому джитер фактично виключений, а рівень стабільності стає порівнянним із застосуванням високоточного тактового генератора (TCXO).

Ключовою особливістю цього методу є абсолютна цілісність передачі даних. Навіть найменша втрата одного семпла тягне за собою чутний дефект - клацання або тріск, подібний до статичного розряду або подряпини на вінілі. Щоб уникнути цього, Audio-gd повністю контролює і програмне, і апаратне забезпечення, домагаючись не тільки ідеальних вимірювань, а й максимально реалістичного звучання..

Важливою перевагою такого підходу є і незалежність тактових генераторів: локальний генератор всередині пристрою повністю ізольований від генератора джерела. Це унеможливлює традиційні методи вимірювання джитера - для його оцінки потрібне спеціалізоване обладнання.

Конструкція R-2R

ЦАП Audio-GD R7 HE MK3 Black побудований на базі архітектури R-2R, яка заслужила визнання завдяки своїй музикальності і натуральному звучанню, особливо в зв'язці з апаратурою високого класу. Однак реалізація R-2R може бути різною: від простих рішень до найскладніших схем з високою точністю, де саме вибір підходу визначає підсумкову якість.

Audio-gd традиційно орієнтується на безумовну якість і використовує один з найточніших методів реалізації R-2R. В основі конструкції лежить паралельне перемикання резисторів з ультранизьким допуском, що дає змогу домогтися стабільності та мінімальних спотворень. Керування цим масивом покладено на високошвидкісний FPGA-чіп, який не тільки контролює, а й у режимі реального часу коригує роботу каскадної матриці R-2R.

Такий підхід дає відразу кілька переваг:

• Максимальна ефективність опрацювання даних - паралельна структура дає змогу виконати повне опрацювання за один такт, тоді як послідовні схеми вимагають від 8 до 24 тактів.

• Корекція кожного біта - завдяки FPGA досягається виняткова точність і лінійність.

• Мінімізація помилок резисторів - інтегрований DSP всередині FPGA компенсує мікроскопічні відхилення номіналів, які в класичних R-2R зазвичай призводять до спотворень.

Основні переваги дискретного каскадного ЦАП R-2R:

• R-2R не перетворює тактовий сигнал на вихідний
• R-2R не чутливий до джитера, на відміну від дельта-сигма ЦАПів
• R-2R забезпечує більш точний вихідний сигнал, ніж дельта-сигма ЦАПи
