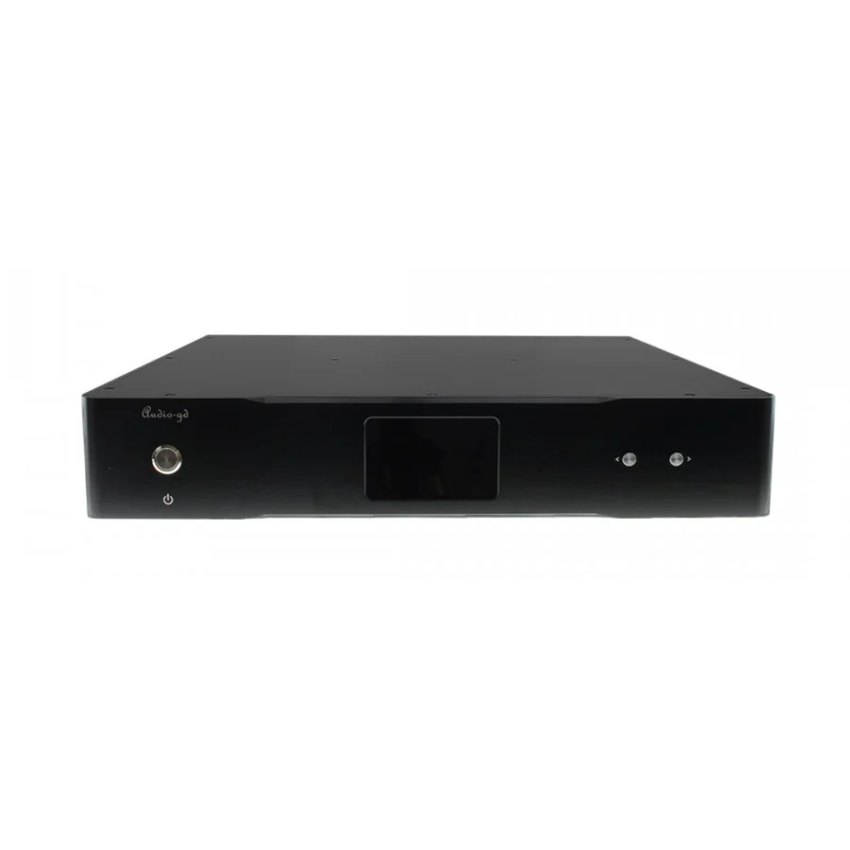

ЦАП Audio-GD R8 MK3 Black

Audio-gd R-8 MK3 – оновлена версія R2R ЦАП від відомої компанії. Перший R-8 був випущений ще 2018 року. Завдяки повністю програмованим схемам R-8 компанія працює над підтримкою пристроїв, постійно оновлюючи прошивку, щоб поліпшити досвід використання.

Основне

Audio-gd R-8 MK3 був спроектований та випробуваний на початку 2020 року, і ще рік знадобився для прослуховувань, аналізу та доведення програмного та апаратного забезпечення. Використання новітнього дискретного сервостабілізованого джерела живлення, продуктивність якого можна порівняти з батареями після більш ніж року калібрування, оптимізація кожної схеми.

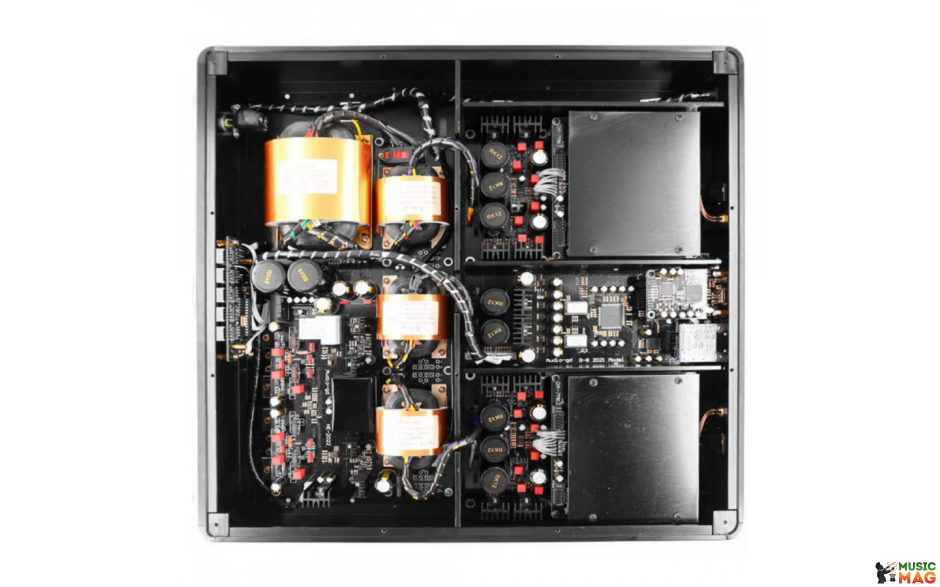

Компоненти цифрової частини використовують нові дискретні джерела живлення. У той же час аналогові схеми живляться від джерел класу A. Такий підхід був визнаний найкращим під час тестування. У повністю збалансованій конструкції передачі струму використовуються повністю дискретні деталі.

Як ЦАП використовується чотири набори дискретних та незалежних апаратних нативних декодерів DSD та 8 наборів повністю дискретних модулів R-2R для формування двоканального збалансованого двотактного декодера.

живлення

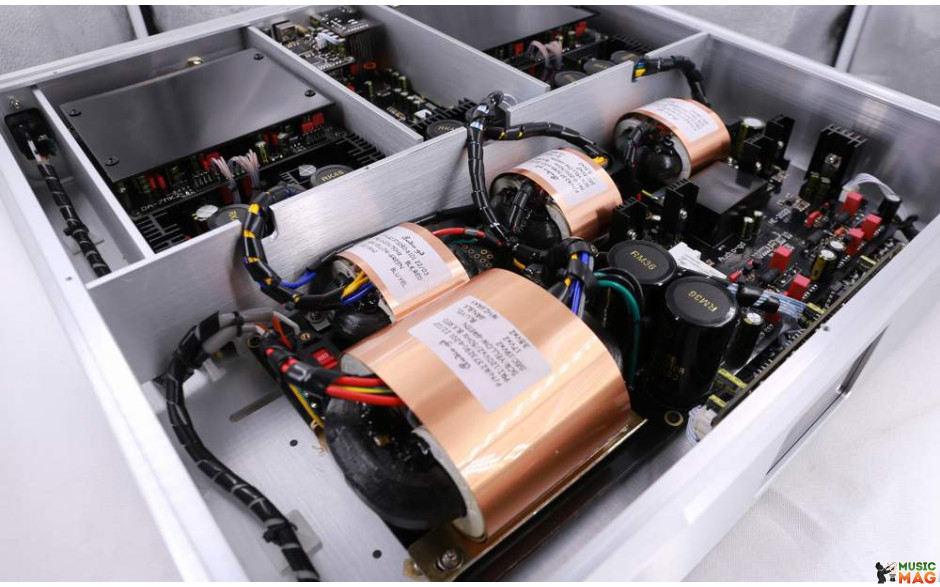

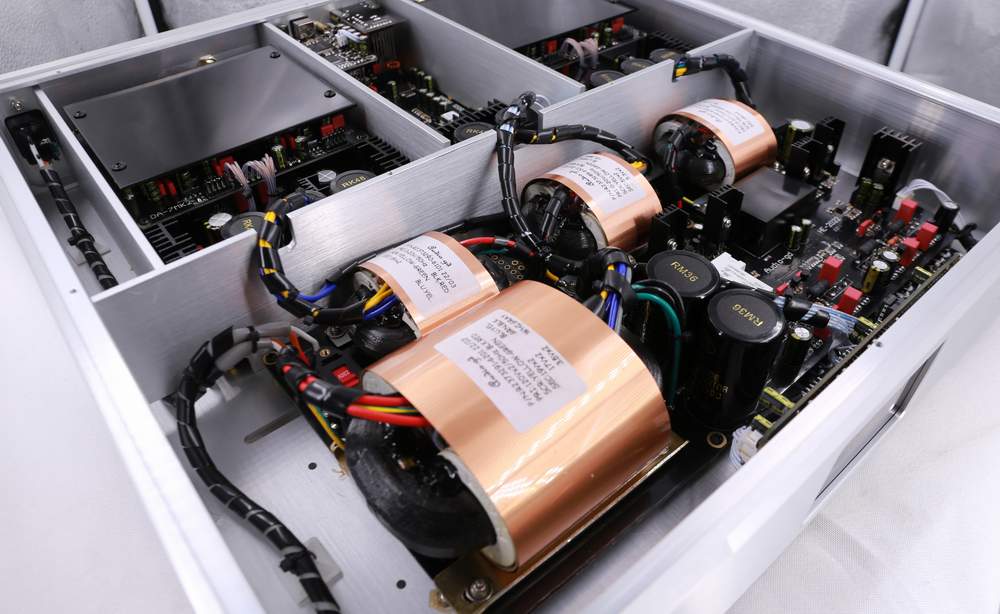

При використанні новітнього дискретного сервостабілізованого джерела живлення для ланцюгів ЦАП рівень шуму можна порівняти з рівнем шуму батареї, але без його сухих і тонких звукових характеристик. Отже, робоча температура Audio-gd R-8 MK3 є значно нижчою, ніж у моделі попереднього покоління. Аналогова схема, як і раніше, живиться від регульованого джерела живлення класу A.

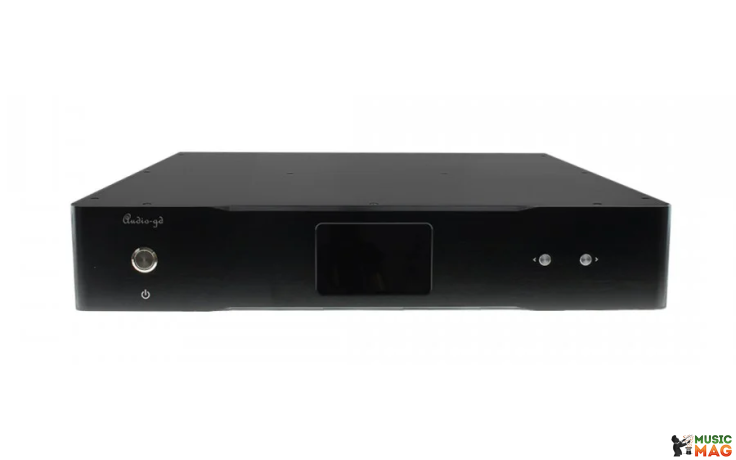

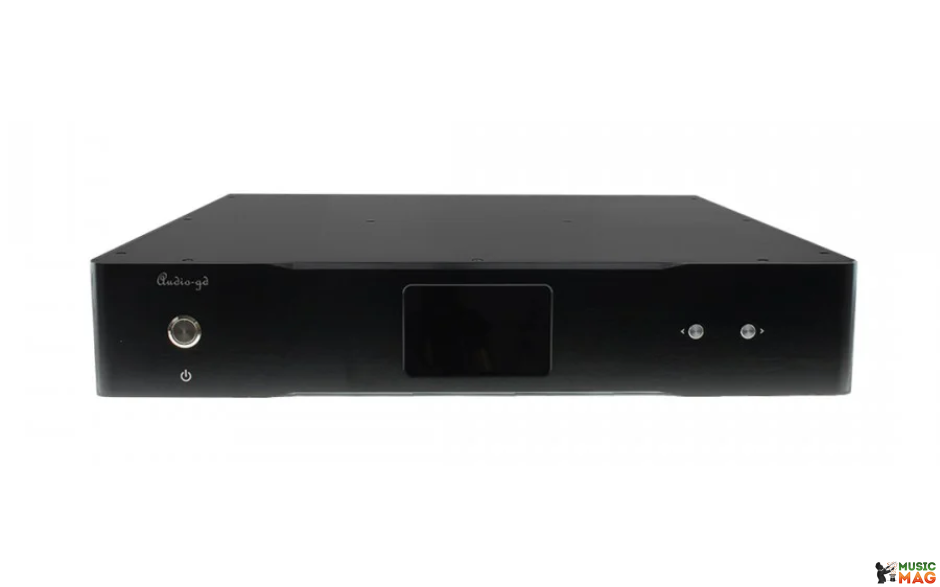

Довге прослуховування та аналіз дозволили налаштувати звук пристрою таким чином, що він звучить як якісний вініл. Цей режим можна активувати на передній панелі.

Входи USB і HDMI оснащені ізоляторами та двома наборами лінійних джерел живлення для роздільної подачі живлення, що запобігає перешкодам джерел сигналу. Крім того, USB використовує ізолятор двосторонньої передачі, який не тільки передає сигнали I2S на процесор FPGA, але й приймає синхронний сигнал, що посилається процесором FPGA.

FPGA

Цифрові схеми Audio-gd R-8 MK3 складаються з 1 FPGA і 5 CPLD (обидва програмовані), що дозволяє розділити різні функціональні схеми та запобігти перешкодам.

FPGA працює у режимі паралельної обробки даних. У цьому режимі швидкість передачі даних значно вища, і він помітно більш стабільний у поєднанні з генератором, що задає.

Відповідно до аналізу та прослуховування, режим паралельної обробки дає більш нейтральний, більш реалістичний і чіткіший звук, з кращою динамікою та більш аналоговою подачею.

TCXO

2 першокласних TCXO Accusilicon з частотами 90 і 98 МГц забезпечують синхронізацію всього пристрою та використовуються для відтворення всіх швидкостей передачі даних без підвищення PLL. Дизайн управління генератором нової архітектури, що задає, забезпечує більш стабільну роботу, що в свою чергу дозволило добитися більш прозорого звуку з великою кількістю деталей.

NOS

Audio-gd R-8 MK3 пропонує варіанти роботи як з оверсемплінгом (OS), так і без (NOS). Для першого потрібно вибрати "O". Для другого, відповідно, "N". Потім ви можете вибрати один з наступних режимів, щоб адаптувати відтворення до вражень від прослуховування.

Аналогові вихідні каскади

Аналогові вихідні каскади не менш важливі, вони дуже впливають на якість звуку. Після цифроаналогового перетворення цифроаналоговими модулями R2R аналоговий сигнал передається через дискретні вихідні каскади на узгоджених транзисторах. Це конструкція зі зв'язком постійного струму з першокласними наскрізними компонентами. В аналоговій частині компоненти SMD не використовуються. Унікальні високошвидкісні вихідні каскади ACSS не мають зворотного зв'язку і керуються струмом. Це дозволяє досягти деталізованої та прозорої подачі. Вихідні буфери являють собою несиметричні польові транзистори, два паралельні каскади для досягнення дуже низького вихідного імпедансу. Усі вихідні каскади відносяться до чистого класу А без (негативного) зворотного зв'язку для досягнення максимально чистого та реального відтворення звуку.

ACSS

Компанія розробила вдосконалену техніку підсилювача струму ACSS. Ця технологія застосовує концепцію більш короткого шляху сигналу, що забезпечує прозоріше, швидше і нейтральні звуки. Подібну методику використовує, наприклад, KRELL.

Характеристики

• ЦАП: R2R
• Кількість ЦАПів: 8
• THD+N: 0.03%
• Співвідношення сигнал/шум: 120 дБ
• Підтримка DSD: DSD512
• Підтримка PCM: 32 біт/384 kHz
• Діапазон частот: 20 Гц – 20 кГц

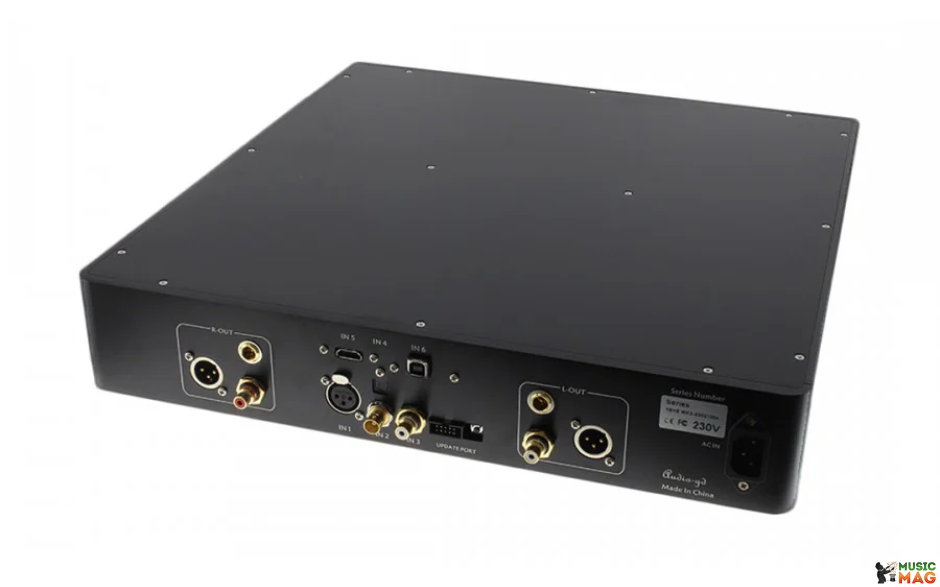

• Вхідні інтерфейси: AES/EBU, BNC, I2s (HDMI), Master Clock, RCA, USB-B
• Вихідні інтерфейси: ACSS (mini-XLR), RCA, XLR
• Розміри: 430 x 445 x 80 мм
• Вага: 15 кг
