RME ADI-648
RME ADI-648 Опис

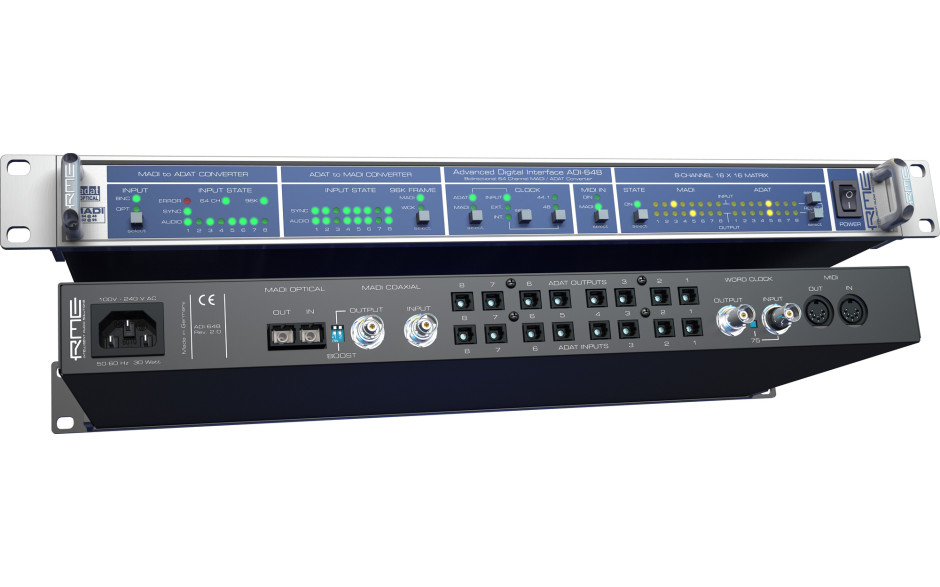

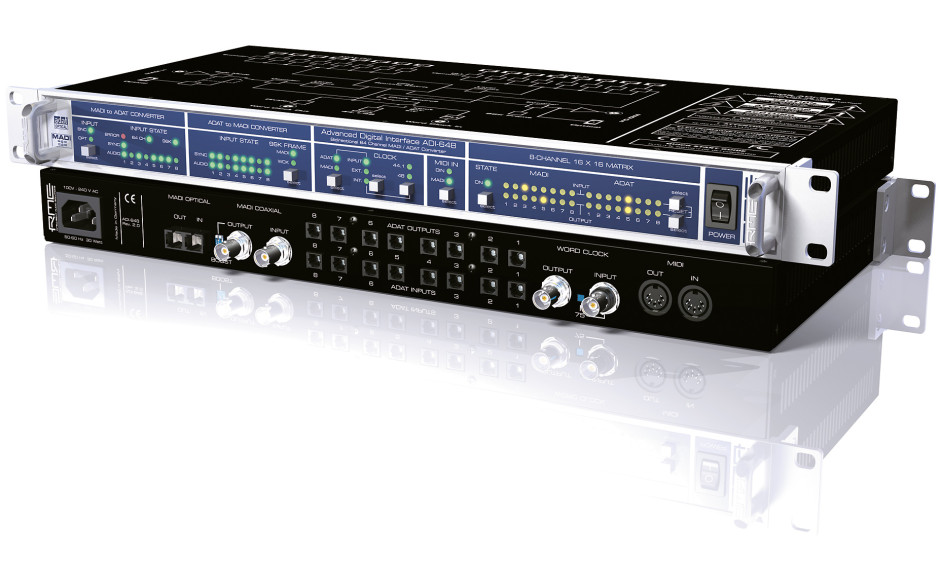

РМЕ АДИ-648- це багатоканальний цифровий звуковий інтерфейс, що перетворює формати MADI на ADAT і навпаки.
MADI включає 64 канали 24біт з частотою дискретизації до 48 кГц і 32 канали з частотою до 96 кГц.
Передача проходить по одній лінії або коаксіальної (BNC), або оптоволоконної (мережа).
І в тому і в іншому випадку довжина кабелю може бути більшою за 100м.
До того ж,ADI-648 містить легко настроювану 8 канальну матрицю маршрутизатора 16х16.
Будь-який з цих виходів, які діляться на 8 каналів, живиться від будь-якого з 8 канального входів, ADAT і MADI.
8 канальний вхід може бути спрямований на будь-яку кількість виходів паралельно.
Декілька MAD сигналів можуть бути об'єднані в один (злиття).
Технічні характеристики:
- Вхідний MADI: 1 х BNC, 1-кратним оптичним.
- Вихідний MADI: 1 х BNC, 1-кратним оптичним.
- Вхідний оптичний ADAT: 8 х TOSLINK, 24-bit, Bitclock PLL.
- Вихідна оптична ADAT: 8 х TOSLINK, 24-розрядний.
- Input word clock: BNC, сигнал Адаптація схеми (функціональна від 1,2 вхідного сигналу Vpp).
- Output word clock: BNC, низькоомний імпеданс, 4 Vpp в 75 Ом.
- MIDI вхід та вихід: за допомогою двох 5-контактних DIN роз'ємів.
- Синхронізація джерел: MADI, ADAT оптичних, Word Clock, внутрішні.
- Varipitch: от входящего сигнала или Word Clock.
- Частота дискретизації: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, змінної (Sync/Word Clock).
- Частота дискретизації діапазон: МАДИ: 32 кГц – 96 кГц, Word Clock: 27 кГц-105 кГц, ADAT: 33 кГц – 57 кГц.
- Jitter: Внутрішній годинник <1 нс, Word Clock In <2 нс, ADAT В <2 нс.
- Jitter придушення від зовнішнього годинника: близько 30 дБ (2,4 кГц).
- Jitter чутливість: усі ФАПЧ працюють навіть на 100 нс.
- внутренний режим переключения пс, 100 В-240 В переменного тока, 50-60 Гц, 10 Вт.
- Розміри: 483 х 44 х 200 мм.
