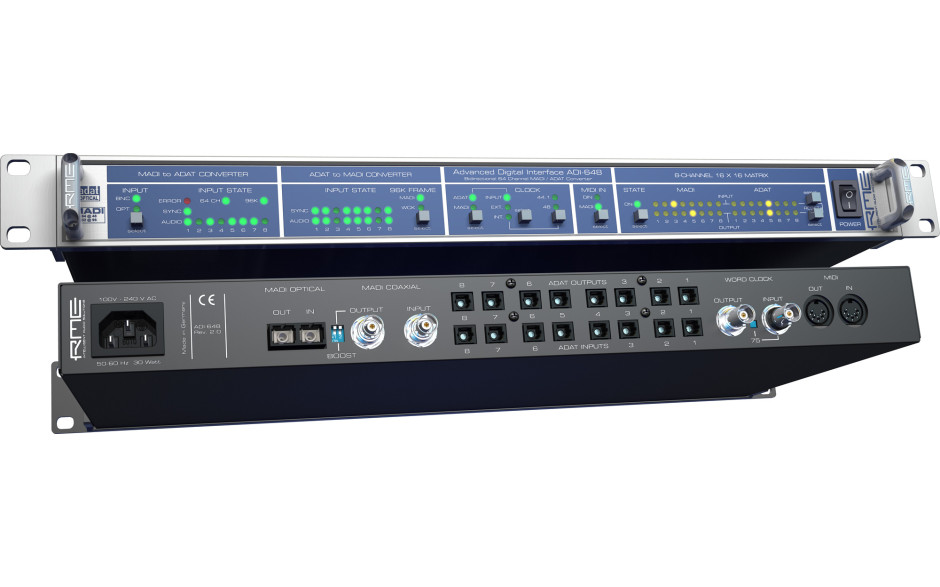

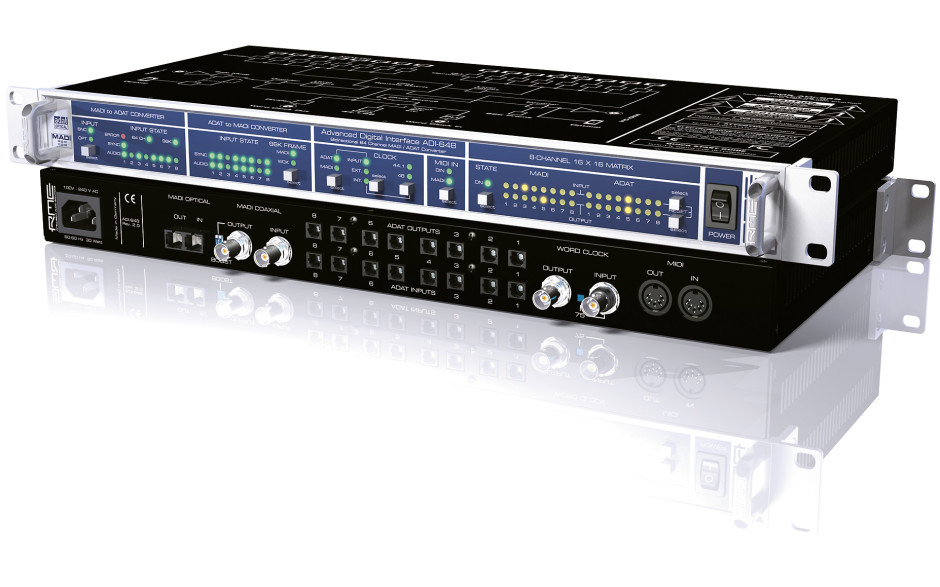

RME ADI-648
Описание RME ADI-648
RME ADI-648 - это многоканальный цифровой звуковой интерфейс, преобразующий форматы MADI в ADAT и наоборот.
MADI включает в себя 64 канала 24бит с частотой дискретизации до 48 кГц и 32 канала с частотой до 96 кГц.
Передача проходит по одной линии, либо коаксиальной (BNC), либо опто-волоконной (сеть).
И в том и в другом случае длина кабеля может быть больше 100м.
К тому же, ADI-648 содержит, легко настраиваемую 8 канальную матрицу маршрутизатора 16х16.
Любой из этих выходов, которые делятся на 8 каналов, питается от любого из 8 канального входов, по ADAT и MADI.
8 канальный вход может быть направлен на любое количество выходов параллельно.
Несколько MAD сигналов могут быть объединены в один (слияние).
Технические характеристики:
- Входной MADI: 1 х BNC, 1-кратным оптическим.
- Выходной MADI: 1 х BNC, 1-кратным оптическим.
- Входной оптический ADAT: 8 х TOSLINK, 24-Bit, Bitclock PLL.
- Выходная оптическая ADAT: 8 х TOSLINK, 24-разрядный.
- Input word clock: BNC, сигнал Адаптация схемы (функциональная от 1,2 входного сигнала Vpp).
- Output word clock: BNC, низкоомный импеданс, 4 Vpp в 75 Ом.
- MIDI вход и выход: с помощью двух 5-контактных DIN разъемов.
- Синхронизация источников: MADI, ADAT оптических, Word Clock, внутренние.
- Varipitch: от входного сигнала или Word Clock.
- Частота дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, переменной (Sync / Word Clock).
- Частота дискретизации диапазон: МАДИ: 32 кГц - 96 кГц, Word Clock: 27 кГц-105 кГц, ADAT: 33 кГц - 57 кГц.
- Jitter: Внутренние часы <1 нс, Word Clock In <2 нс, ADAT В <2 нс.
- Jitter подавления от внешних часов: около 30 дБ (2,4 кГц).
- Jitter чувствительность: все ФАПЧ работают даже на 100 нс.
- Питание: внутренний режим переключения пс, 100 В-240 В переменного тока, 50-60 Гц, 10 Вт.
- Размеры: 483 х 44 х 200 мм.
